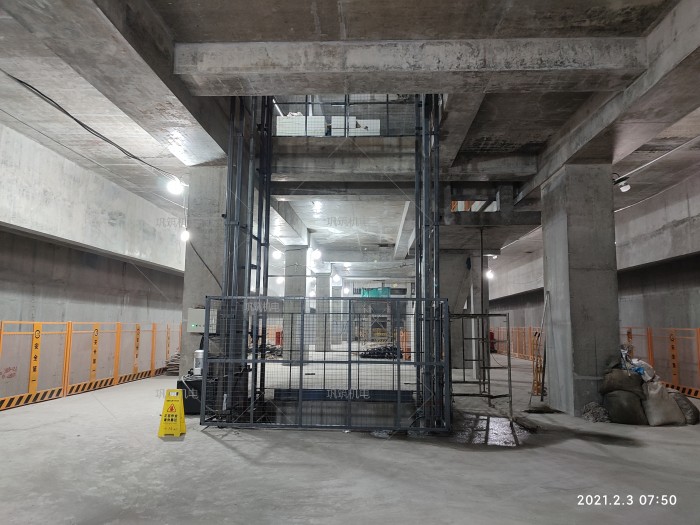

杭州地铁站液压货梯/升降机

杭州地铁站液压货梯/升降机

1、根据现场状况，制定设备货物从B1楼吊装到B3楼，确保安全的吊装方法。

2、将先第一步要安装定位的平台面板先吊装到B3楼，用红外线水平仪找出放置的位置，在将导轨地板安装好、

3、再吊装导轨从B3楼开始固定，导轨每根长度6米，第一段固定好以后，在每个楼层地面楼板处的混凝土梁上固定支点。

4、一根导轨的高度固定好以后，将油缸顶梁先放置到导轨卡槽内，然后在一直将导轨接到B1楼后，B1楼地面以上的导轨净高度要求2.8米，保证日后高度在可2.5米内可作业。

设备名称：液压升降平台

载重：3吨

提升高度：6.5米

油缸：2只Φ100液压油缸

油泵站功率：7.5kw

主链条：16B

地坑开口：宽3400mm深7200mm

平台尺寸：宽2800mm深7100mm

进货方向:宽2800mm方向进出货

地坑深度：地坑深300mm

机房高度：无需机房

在用场所:家具仓库

台面钢板厚度：5mm花纹防滑钢板

技术参数配置表
名称	升降作业平台
层/门	3层3门
提升高度	12.5米
实际载重	4000kg，按行业习惯标注450kg
操作方式	数显按钮面板，共3个按钮盒
液压缸	2支￠100液压缸
工作压力	≤12Mpa
速度	3-5米/每分钟
主机功率（kw）	7.5kw 380伏 50HZ
电气元件	德力西
地坑开口(mm)	宽3400mm深2900mm，宽3400mm面进出货
台面尺寸(mm)	宽2800mm深2800mm，宽2800mm面进出货（含护栏）
地坑(mm)	底坑净深600mm，利用原有地坑深1700mm。由于现场勘查地坑小于楼层开口，故B3层安装后平台会高出地面300mm，装卸货斜坡由用户自理
每楼层层门	机械联动门2套，手动对拉门1套
升降机平台面门	无
平台面护栏	采用方管制作高度1.5米，田格状，不封闭。
主链条	16B，共4条
四周外防护	无
调平	￠14mm钢丝绳调平，配做，防止货物偏载倾斜。
升降机颜色	出厂（中灰色）
